【产品概述】：

椭圆齿轮流量计又称排量流量计，属于容积式流量计一种，在流量仪表中是精度较高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
椭圆齿轮流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

 【功能特点】：

安装简单，读数直观。
可以测量高粘度的液体，如原油，润滑油等。
内部结构采用独特设计，使轴承寿命更长。


  【测量介质】：

油，石油，柴油，汽油，润滑油，原油，透平油，船用燃油，重油、聚乙烯醇、树脂等高粘度液体。

  【应用领域】：

转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量流体的流量。

 【技术参数】：

【流量范围】：

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

产品名称：GPI-Y磁电涡轮式电子油表
功能特点	应用领域	技术参数	测量原理	如何读数	安装使用	说明书下载
联系我们：上海嘉沪流量计销售部 电话：021-66091293，传真：021-66096621

【产品概述】：

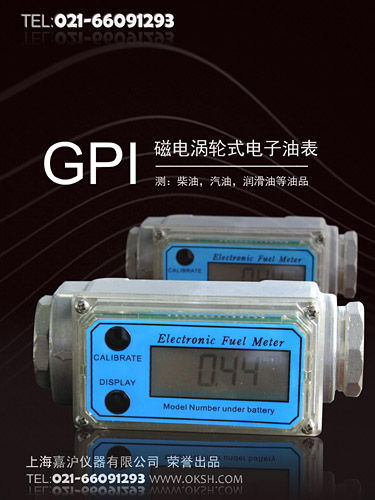

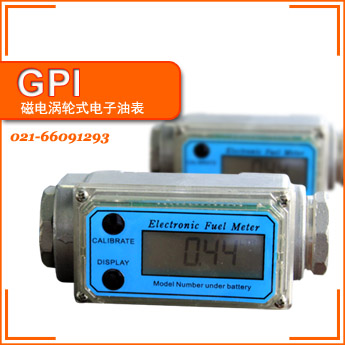

GPI磁电涡轮式电子油表，是我公司为石油，柴油，汽油等油品计量开发的一款全隔离式独立模块流量计。
采用涡轮传动原理，油品流动带动内置涡轮转动，由磁感应通讯，将信号输出到电子感应装置，然后由独立运输模块将频率信号运算转换，通过液晶屏幕显示出单次加注油量和累积过油量。
双按键设计，宽字母显示，清晰显示，并可以将计量单位转换为：升(LTR);加仑（GAL）;品脱（PT）；夸脱（QT）。


本公司电子油表可以连接 加油枪，泄油管，螺纹连接，及其方便。

 【功能特点】：

 高精度，耐用和体积小巧
 模块化设计
 本地显示：2个累积量（一个可复位，一个为累积）；出厂标定为升(LTR)，用户可以自行修改单位。
 内部部件容易更换，维护方便
 轻巧，紧凑，容易安装
 内部电池供电，可工作9000小时。


  【测量介质】：

油，97#汽油，93#汽油，0#柴油，-10#柴油等。

  【应用领域】：

GPI-Y磁电涡轮式电子油表主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量流体的流量。

 【技术参数】：

一般规格
单批次量程	0.00~9999.9
累计量量程	0.00~99999
可调系数	0.100~9.9999
工作电压	2.3~3.3V
电池规格	LR03X2（AAASIZE）
电池寿命	9000小时
待机时间	约2年
环境温度	-10℃~ 60℃
显示单位	升(LTR);加仑（GAL）;品脱（PT）；夸脱（QT）。
压力等级	300PSI
本体材质	铝
轴承材质	陶瓷
轴体材质	碳化钨
转子材质	PVDF
安装方式	NPT 或 ISO（内螺纹）
重复性	0.1%
推荐过滤器	55目

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

2.仪表尽量安装在常温场合，勿安装在有害气体及强烈热辐射的场合，致使仪表计数器部分受损害。

3.椭圆齿轮尽可能安装成水平位置，即刻度盘应该装成垂直位置（分度“0” 应该在上面，以减少椭圆齿轮两平面与壳体间的摩擦，降低零件磨损。

4.仪表安装在泵的输出端，若装在吸入端，仪表过滤器压力损失使泵的吸入负压增大，泵转轴处的液体外流也造成仪表的误差增大，泵的吸入端的法兰也应该防止漏气，否则也会造成仪表的误差增大。

5.在仪表前需装过滤器，不让大于0.2毫米的微粒通过，防止仪表因微粒而堵塞，过滤器应易于清洗。

6.仪表前最好安装逆阀，使管道液体只能单向流动，防止计数器的损害。

7.仪表建议如图5所示，设置旁路与阀，可安装在水平垂直或其他方向馆到上，自上而下，自下而上，自左而右，自右而左。

8.仪表在使用时，应该表内充满液体，被测液体内不应该混有气体，否则致使测量不准。液体混有气体必须在仪表前安装气体分离器。

9.仪表安装前，表前管道应仔细清除杂物，只有当仪表接至管道时，才能去除仪表接口上的封塞，以防杂物进入表内。在安装仪表时，应防止杂物跌入管道。

10.流量超过规定最大流量时，椭圆齿轮随着转数提高而磨损增加，且压力损失急剧增加，所以应避免使用，低于最小流量虽仍能计算，但误差增大，液体黏度在10厘泊时仪表的启动流量约为满量程的1% 左右。

11.每台仪表在出厂时都用7号机械油表在室温条件下标定，油的黏度因室温而异，常温下月13厘泊。理论上容积式流量计的测量液体黏度变化，不会影响测量精度，但实际上因测量室内壁与椭圆齿轮之间存在着间隙，间隙中产生的泄露量受液体黏度影响而变化。

12.用于测量高度黏度液体时，一般均将液体加热以降低黏度，然后再管道内流通，当仪表停用后，仪表内充满的液体冷却而变粘。如要在启用，必须用蒸汽在标题外部把液体冲热的方法加热，待仪表内液体黏度降低后才能使用，否则粘液会要住传动零件等致使损坏。严禁扫线蒸汽通过表体，以免损坏仪表。

13.被测液体温度不应高于规定值，超过了甚至会卡住不动，液体温度变化也造成黏度影响的附加误差。另外，温度增加也造成新月空间体积的增加，使仪表“走得慢”，测量室与椭圆齿轮如为铸铁时附加误差约为+0.33%/100℃;测量室为铸铁，椭圆齿轮如为铸铝时附加误差为+0.14%/100℃。

14.管道中的流量不应急剧地增加或减少，应避免管道振动，水力冲击和压力急剧波动等现象，否则将影响仪表正常工作。

15.压力损失与液体流量的平方成正比，液体黏度增加，压力损失也增大。

累计计数器；2.回零计数器；3.指针回零手柄；4.计数器回零手柄；5.指针

回零式计数器是本厂新研制的产品，字码大，示值清晰，方便可靠，使用寿命长，该计数器设有回零，累计两组字轮，具有批量计数和总量累计的双重功能。

使用时，顺时针旋转字轮手柄，可把回零计数器数字组回到零位；把指针回零手柄向里钳住顺时针旋转，可指针回到零位（指针逆时针旋转）。

　　流量计的本体分单体和双体两种，单体即壳讲量箱为一体：双体即壳体和计量箱为两体。 　　
椭圆齿轮的转数，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器。
磁性联轴器主要由主动磁钢和从动磁钢组成。
采用磁性联轴器可以提高流量计的工作压力和工作温度，操作安全，减轻维修工作。
