产品名称：LDE-C 插入式智能电磁流量计
功能特点	应用领域	技术参数	如何安装	图片展示	产品型号	说明书下载
联系我们：上海嘉沪流量计销售部 电话：021-66091293，传真：021-66096621

【产品概述】：

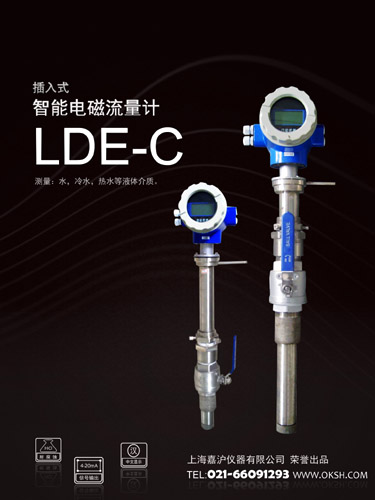

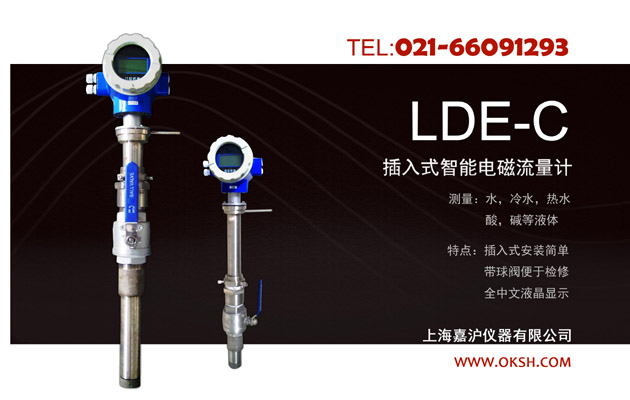

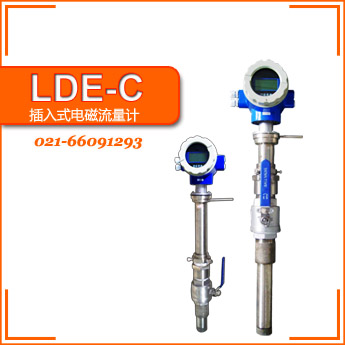

LDE-C插入式智能电磁流量计是高精度，高可靠性和长使用寿命的流量仪表。
为电磁流量计的插入形式，在大口径安装的时候更显实惠型，方便安装，方便检测！
主要是测量导电液体的流量。
先进的测量原理，加上高水准的制造，为您带来物美价廉的好产品。
现场直接读数，双排液晶显示，中英文菜单可选，瞬间流量和累计流量直观可见。并带有4~20mA信号输出。
安装简单，可水平或垂直安装。
是测量腐蚀性液体的首推产品和引水工程、自来水厂、污水处理厂进、出口水流量计量最常用的流量计。

【功能特点】：

1、无可动部件，可靠性高，长期稳定性好维护量小；
2、无附加阻力。这一点对大口径流量计有特别重要的意义；
3、测量精确度高。典型产品精确度可达到±0.5%R；
4、量程范围度大。精度范围度最高可达40∶1，在v＝0.08m/s时，基本误差仍可小于±2%R；
5、直管段要求相对较低。对于大口径管路，这一点也很重要。有多种流量计要求前后直管段达到5D，3D。
6、一体化接地电极，实现仪表良好接地。
7、结构简单，电磁流量计测量管可不用内衬，可靠性高。 ；
8、高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法长期停水的现场使用，而且可以在老管道上现场开口安装；
9、带上下限报警。

在现场环境较好的情况下，一般都选用就地显示型，即传感器和转换器组装成一体。　方便用户抄表。

但是如果使用现场有下列情况，请选用　分体远传型：
(1) 环境温度或流量计转换器表面受辐射温度超过６０度。
(2) 管道振动较大的场合。
(3) 会对传感器的铝壳严重腐蚀的场合。
(4) 流量计装在高空或井下调试和抄表不方便的场合。

【测量介质】：

导电液体：水,消防水,热水,冷却水,空调水,污水,酸,碱,自来水,海水,腐蚀,硫酸,盐酸,硝酸,氢氧化钠,氨水,尿素,纸浆,液体,硝酸钾,泥浆,牛奶,啤酒,矿浆,酒精,甲醇,废水,黑液,乙二醇等等

【应用领域】：

自来水厂，污水厂，空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程，覆盖化工，矿产，纺织，印染，水利，环保，食品，制药，水利等等领域。

【技术参数】：

测量口径	DN200~DN2000	工作电源	AC220v 市电  或 24VDC
测量介质	冷冻水，冷却水，热水，空调循环水，酸，碱等导电介质	显示方式	中文液晶显示，内置英文菜单
额定温度	80℃	显示内容	瞬间流量，累积流量，流速，正向累计，反向累计，自动报警
传感器材质	ABS	电极材料	316L不锈钢，HB,HC,Ta,Ti
额定压力	1.0Mpa,1.6Mpa	显示单位	m3/h, L/min,用户可定制
工作环境	0~50℃    IP65	输出信号	4~20mA, RS485(需要加装)

【流量范围】：

点击查看智能电磁流量计的流量范围表

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

产品名称：LDE-L就地显示型智能电磁流量计
功能特点	应用领域	技术参数	如何安装	图片展示	产品型号	说明书下载
联系我们：上海嘉沪流量计销售部 电话：021-66091293，传真：021-66096621

【产品概述】：

LDE-L就地显示型智能电磁流量计是高精度，高可靠性和长使用寿命的流量仪表。主要是测量导电液体的流量。
先进的测量原理，加上高水准的制造，为您带来物美价廉的好产品。
现场直接读数，双排液晶显示，中英文菜单可选，瞬间流量和累计流量直观可见。并带有4~20mA信号输出。
安装简单，可水平或垂直安装。
是测量腐蚀性液体的首推产品和引水工程、自来水厂、污水处理厂进、出口水流量计量最常用的流量计

【功能特点】：

1、无可动部件，可靠性高，长期稳定性好维护量小；
2、无附加阻力。这一点对大口径流量计有特别重要的意义；
3、测量精确度高。典型产品精确度可达到±0.3%R；
4、量程范围度大。精度范围度最高可达40∶1，在v＝0.08m/s时，基本误差仍可小于±2%R；
5、直管段要求相对较低。对于大口径管路，这一点也很重要。有多种流量计要求前后直管段达到5D，3D。
6、有大口径电磁流量计和超小口径流量计；
7、品种齐全。有一体式IP65、分体式潜水型IP68产品；
8、带上下限报警。

在现场环境较好的情况下，一般都选用就地显示型，即传感器和转换器组装成一体。　方便用户抄表。

但是如果使用现场有下列情况，请选用　分体远传型：
(1) 环境温度或流量计转换器表面受辐射温度超过６０度。
(2) 管道振动较大的场合。
(3) 会对传感器的铝壳严重腐蚀的场合。
(4) 流量计装在高空或井下调试和抄表不方便的场合。

【测量介质】：

导电液体：水,消防水,热水,冷却水,空调水,污水,酸,碱,自来水,海水,腐蚀,硫酸,盐酸,硝酸,氢氧化钠,氨水,尿素,纸浆,液体,硝酸钾,泥浆,牛奶,啤酒,矿浆,酒精,甲醇,废水,黑液,乙二醇等等

【应用领域】：

自来水厂，污水厂，空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程，覆盖化工，矿产，纺织，印染，水利，环保，食品，制药，水利等等领域。

【技术参数】：

测量口径	DN10~DN1000	工作电源	AC220v 市电  或 24VDC
测量介质	冷冻水，冷却水，热水，空调循环水，酸，碱等导电介质	显示方式	中文液晶显示，内置英文菜单
额定温度	60℃或120℃	显示内容	瞬间流量，累积流量，流速，正向累计，反向累计，自动报警
内衬材料	氯丁橡胶，四氟，PO	电极材料	316L不锈钢，HB,HC,Ta,Ti
额定压力	1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa	显示单位	m3/h, L/min,用户可定制
工作环境	0~50℃    IP65	输出信号	4~20mA, RS485(需要加装)

【流量范围】：

点击查看智能电磁流量计的流量范围表

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

LDE-H冷热量计量型智能电磁流量计是冷热能量计系列产品的一种，是上海嘉沪针对空调系统用户开发的高精确度，双仪表同步显示的能量计。
可测量空调主机的冷热能量消耗，也可以计量主管和分管的冷耗，更为楼宇用户的冷量计费提供了计费标准。
使用冷能量，或用热能量的用户，不单根据空调水的流量来计费，而根据其制冷或者制热效果来计费，更加公平合理。
其高精确度特别适用于空调主机的总表计量。
本产品已应用在多个商业广场实际运营中，用户反映颇佳。

【功能特点】：

1.全中文液晶显示，直观明了，全部数据带测量单位显示，以防误读。
2. 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
3.测量管道内无阻流件，因此没有附加的压力损失，测量管道不易堵塞；测量管道内无可动部件，因此传感器寿命极长。
4.转换器采用国际最新的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。
5.点阵中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
6.传感器安装不受液体流动方向限制，可实现双向测流即正向或反向测量。
7.量程随意设定，传感器和转换器可随意互换。
8.安装方便，可水平、垂直或倾斜任意角度安装，对上游直管管道段要求较低。
9.使用方便、维护量少、使用寿命长、低功耗，可输出标准电流和频率脉冲及RS－485通讯（需加装）。
10.带来停电报表记录功能。
11.带日，月，年自动报表功能，可以节约人力资本。
12.同时显示 进口，出口的温度，以及温差，使系统运行更加直观。
13.热量，冷量同时累计，自动切换，无需改变内部设定。

【测量介质】：

空调系统，冷却水，供热水，液体冷媒介质，液体热媒介质。

【应用领域】：

空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程，覆盖化工，矿产，纺织，印染，水利，环保，食品，制药等等领域。

【技术参数】：

【流量范围】：

【说明书下载】：

word格式流量计说明书点击下载		pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

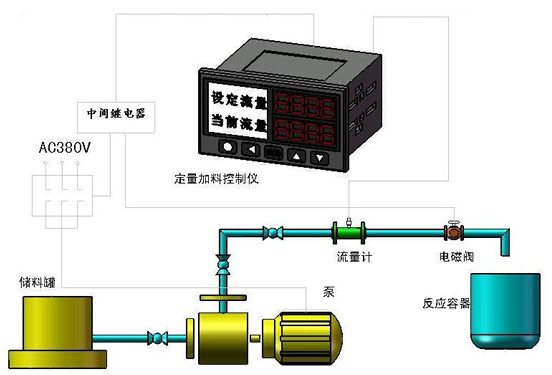

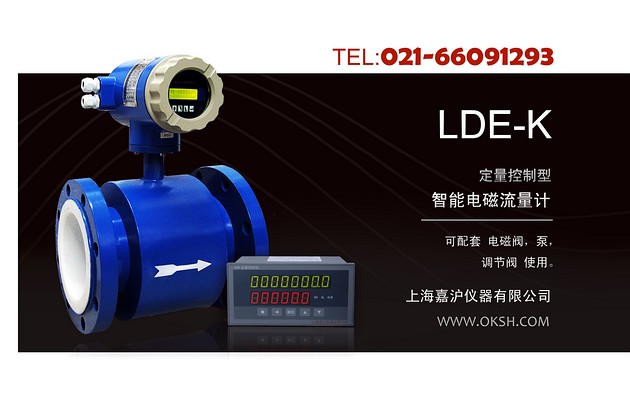

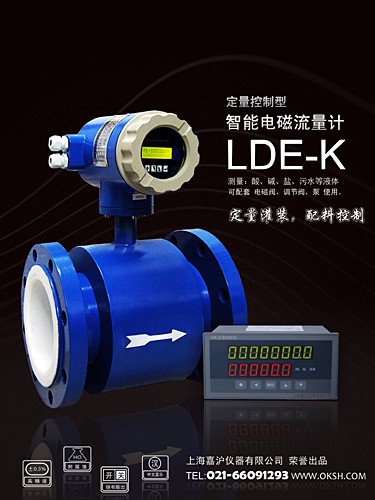

LDE-K定量控制型智能电磁流量计是上海嘉沪流量计开发的可以定量控制的设备。
将其同泵和阀门一起联动，实现了定量灌装和限量排放的功能。
可以设定一定的累积量，当流量达到限定量时，将关闭阀门，实现自动定量。
也可以实现手动急停。
大大的简化了工艺流程监控，并使全自动化生产实现了可能。
定量控制仪采用嵌入式结构，可以安装在仪表柜中。

【功能特点】：

1、无可动部件，可靠性高，长期稳定性好维护量小；
2、无附加阻力。这一点对大口径流量计有特别重要的意义；
3、测量精确度高。典型产品精确度可达到±0.5%R；
4、量程范围度大。保证精度的范围度一般可达40∶1，在v＝0.08m/s时，基本误差仍可小于±2%R；
5、直管段要求相对较低。对于大口径管路，这一点也很重要。有多种流量计要求前后直管段达到5D，3D。
6、有大口径电磁流量计和超小口径流量计；
7、品种齐全。有一体式IP65、分体式潜水型IP68产品；
8、带自动报警。
9、手动急停功能，可以一键关闭阀门。
10、两路开关量输出，可以先控制泵，再控制阀门。

在现场环境较好的情况下，一般都选用就地显示型，即传感器和转换器组装成一体。　方便用户抄表。

但是如果使用现场有下列情况，请选用　分体远传型：
(1) 环境温度或流量计转换器表面受辐射温度超过６０度。
(2) 管道振动较大的场合。
(3) 会对传感器的铝壳严重腐蚀的场合。
(4) 流量计装在高空或井下调试和抄表不方便的场合。

【测量介质】：

导电液体：水,消防水,热水,冷却水,空调水,污水,酸,碱,自来水,海水,腐蚀,硫酸,盐酸,硝酸,氢氧化钠,氨水,尿素,纸浆,液体,硝酸钾,泥浆,牛奶,啤酒,矿浆,酒精,甲醇,废水,黑液,乙二醇等等

【应用领域】：

自来水厂，污水厂，空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程，覆盖化工，矿产，纺织，印染，水利，环保，食品，制药，水利等等领域。

【技术参数】：

 需要配合 接收开关量信号的泵和阀门一起工作。

【流量范围】：

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

LDE-F分体远传型智能电磁流量计是将电磁流量传感器和转换显示器分开，通过电缆连接的智能电磁流量计。
现场直接读数，双排液晶显示，中英文菜单可选，瞬间流量和累计流量直观可见。并带有4~20mA信号输出。
安装简单，可水平或垂直安装，5米分体电缆，显示器可以挂在墙壁上。
是井下安装，或者高位置安装的推荐电磁流量计。
是测量腐蚀性液体的首推产品和引水工程、自来水厂、污水处理厂进、出口水流量计量最常用的流量计。


【功能特点】：

1、无可动部件，可靠性高，长期稳定性好维护量小；
2、无附加阻力。这一点对大口径流量计有特别重要的意义；
3、测量精确度高。典型产品精确度可达到±0.5%R；
4、量程范围度大。保证精度的范围度一般可达40∶1，在v＝0.08m/s时，基本误差仍可小于±2%R；
5、直管段要求相对较低。对于大口径管路，这一点也很重要。有多种流量计要求前后直管段达到5D，3D。
6、有大口径电磁流量计和超小口径流量计；
7、品种齐全。有一体式IP65、分体式潜水型IP68产品；
8、带自动报警。

在现场环境较好的情况下，一般都选用就地显示型，即传感器和转换器组装成一体。　方便用户抄表。

但是如果使用现场有下列情况，请选用　分体远传型：
(1) 环境温度或流量计转换器表面受辐射温度超过６０度。
(2) 管道振动较大的场合。
(3) 会对传感器的铝壳严重腐蚀的场合。
(4) 流量计装在高空或井下调试和抄表不方便的场合。

【测量介质】：

导电液体：水,消防水,热水,冷却水,空调水,污水,酸,碱,自来水,海水,腐蚀,硫酸,盐酸,硝酸,氢氧化钠,氨水,尿素,纸浆,液体,硝酸钾,泥浆,牛奶,啤酒,矿浆,酒精,甲醇,废水,黑液,乙二醇等等

【应用领域】：

自来水厂，污水厂，空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程，覆盖化工，矿产，纺织，印染，水利，环保，食品，制药，水利等等领域。

【技术参数】：

【流量范围】：

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

·应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；

·应安装在管道上上升处；

·在开口排放管道安装，应安装在管道的较低处；

·若管道落差超过5m时，在传感器的下游安装排气阀；

·应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

·传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；

·在测量井内安装流量计的方式



1、入口 2、溢流管 3、入口栅 4、清洗孔 5、流量计 6、短管 7、出口 8、排放阀

正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。 选择安装位置时需特别注意：

如何选择安装节点：

·非测量电极的轴线必须近似于水平方向；

·测量管道内必须完全充满液体；

·流量计前方最少要有5* D(D为流量计内径)长度的直管段，后方最少要有3* D(D为流量计内径)长度的直管段；

· 流体的流动方向和流量计的箭头方向一致；

·管道内要有真空会损坏流量计的内衬，需特别注意；

·在流量计附近应无强电磁场；

·在流量计附近应有充裕的空间，以便安装和维护；

·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；

· 安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。

1、若采用分体式安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好； 2、励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样； 3、信号电缆和励磁电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内； 4、信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊好接头电缆进入传感器电气接口时，在端口若悬河处做成U型,这样可以防止雨水渗透到传感器中。

一体式就地显示接线端 上排: T-T+ -------------- RS485通讯 　　　 FUSE -------------- 电源保险丝 下排: AL,AH ------------- 上下限报警 　　　 P+,COM ------------ 脉冲频率,COM与报警共用 　　　 I+,COM ------------ 4～20mA 　　　 L1,L2 ------------- 电源220V(特殊订货24VDC)  分体远传型智能电磁流量计接线： DS1 SIG1 SIG GND SIG2 DS2 信号屏蔽1 信号1 信号地 信号2 信号屏蔽2 信号输入端子 EXT+ EXT- 励磁电流输出+ 励磁电流输出- 励磁输出端子 IOUT ICOM 电流输出+ 电流输出- 电流输出端子 PUL+ PCOM 频率(脉冲)输出+ 频率(脉冲)输出地 频率(脉冲)输出端子 PDIR ALM+ ALM- ALCOM 流向表示状态+ 上限报警输出+ 下限报警输出- 状态输出地 状态输出端子 A B RS485输出+ RS485输出- 通讯输出端子 IN+ IN- 接点输入+ 接点输入- 接点控制输入输出端子 L1 L2 交流电源相线：直流电源+ 交流电源零线：直流电源- 电源端子

山东菱花集团购买安装的LDE-F分体原传型智能电磁流量计显示仪表实图拍摄。


六和集团购买安装的LDE-F分体原传型智能电磁流量计传感器实图拍摄。


上海老港环保处理有限公司购买安装的LDE-F分体原传型智能电磁流量计传感器实图拍摄。


上海港机重工有限公司为上海磁悬浮建设购买的LDE-L就地显示型智能电磁流量计

在上海仪器仪表检定中心进行实流标定检测。


广州塔牌水泥厂购买的原水泵房用的DN400口径的LDE-L就地显示型智能电磁流量计

开箱後的实图。

注：

以上表格中为全列明型号编制，有时上海嘉沪流量计也采用短型号标识，例如：

就地显示型智能电磁流量计　口径：ＤＮ１００，内衬：四氟，电极：不锈钢，无RS485输出，220V供电
全列明型号编制为：LDE-L-100-105-1.6H-0000-0000
若采取短型号标识：LDE-L-105-DN100

以上方法，均为上海嘉沪流量计所采用，特此说明！
