【产品概述】：

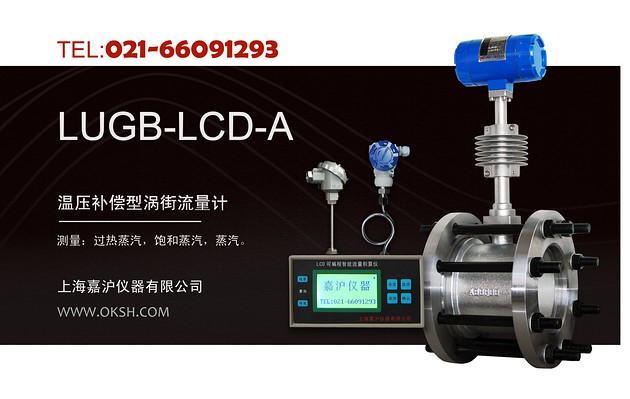

LUGB-A温压补偿型涡街流量计是上海嘉沪涡街流量计系列的最高配置。可以自动显示 介质的温度，压力，密度，流量，非常的直观方便。能保证测量介质的最高精度。
通过配套的积算仪，能够用中文液晶直观的显示：瞬间流量，累积流量，温度，压力等客户需要的信息，而且自动带日，月，年报表。无需人工抄表，直接翻看记录即可。
上海嘉沪流量计的温压补偿型涡街流量计标配10米分体电缆，方便远距离传输，解决了高空不方便抄表等困难。

【功能特点】：

1. 可以在温度压力变化大的情况下正确的测量被测介质。
2.不受压力变化限制，可以自动补偿运算。
3.不受温度变化限制，可以自动补偿运算。
4.大屏幕中文显示，直观，方便。
5.带来停电记录，可以知道，什么时间来电，什么时间停电，为停电时间内的估算提供依据。停电数据不丢失。
6.有日报表，月报表功能，可查看 每日的记录，和每月的记录，为抄表带来极大方便。
7.检测探头采用国际先进技术封装，抗振性能优越。
8.压力损失小，无可动部件，使用寿命长。
9.配套供应法兰，螺栓，螺母。
10.标配10米专用电缆，显示表可以放任何地方。
11.编程数据带密码锁定，无法擅自更改。
12.带实时记录仪功能。可以查看温度，压力，流量等参数的历史曲线。

【测量介质】：

饱和蒸汽，过热蒸汽，压缩空气，天然气，煤气，氮气，二氧化碳，干空气，乙炔，甲烷，氦气等几乎任何气体；
热水，冷却水，空调循环水等液体介质。

 【应用领域】：

广泛应用于：化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、酒店等领域中。

 【技术参数】：

【流量范围】：

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

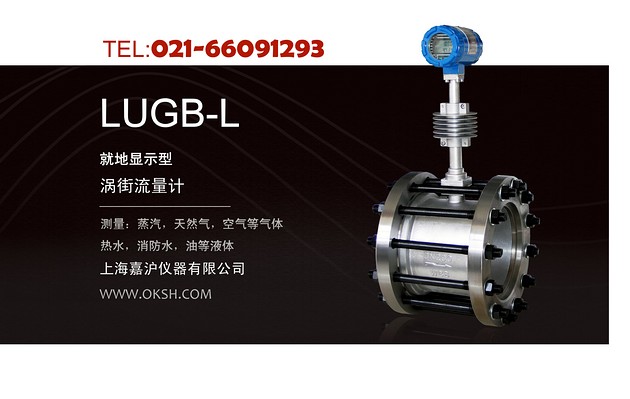

产品名称：LUGB-L就地显示型涡街流量计
功能特点	应用领域	技术参数	如何安装	图片展示	产品型号	说明书下载
联系我们：上海嘉沪流量计销售部 电话：021-66091293，传真：021-66096621

【产品概述】：

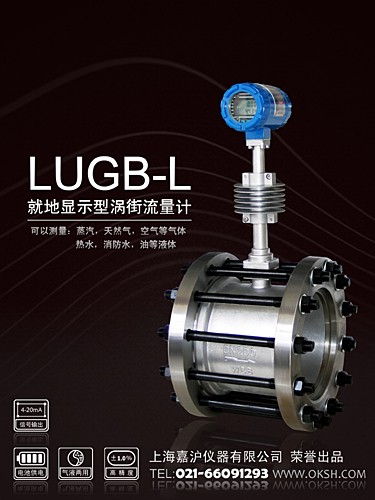

LUGB-L就地显示型涡街流量计是传感器和显示器连接在一起的流量计，由内置电池供电，无需外接电。极大的方便了用户的安装和使用。
因为其先进的测量原理，内部无可动部件，压力损失小，无需进行现场维护，因此深受广大用户的推崇，被广泛用于纺织、食品、石油、化工、冶金制药、热电、造纸工业的计量管理及过程控制。
上海嘉沪的LUGB-L更因其高性价比，和双排独立显示技术，而广受市场赞誉。并成功应用于 上海世博会 给排水综合项目中。

【功能特点】：

1. 双排独立显示，上排显示瞬间流量，下排显示累积流量，读数更加直观。
2.显示工况或者标况的瞬时流量（瞬间流量）、累积流量（累计流量）、频率、介质密度、仪表系数等数据。
3.微功耗双电源：内部3.6V电池供电，工作电流38μ A: 也可外部24VCD供电(4~20mA信号输出)。
4.断电保护功能：采用E2PROM技术，数据能长期保存，不会因为停电而丢失数据。
5.具有小信号切除功能。
6.检测探头采用国际先进技术封装，抗振性能优越。
7.压力损失小，无可动部件，使用寿命长。
9.配套供应法兰，螺栓，螺母。

注意下列情况不推荐使用LUGB-L就地显示型涡街流量计，而应该选用LUGB-A温压补偿型涡街流量计：
(1) 环境温度或流量计转换器表面受辐射温度超过６０度。
(2) 介质压力或温度变化较大。
(3) 会对传感器的铝壳严重腐蚀的场合。
(4) 流量计装在高空或井下调试和抄表不方便的场合。

【测量介质】：

饱和蒸汽，过热蒸汽，压缩空气，天然气，煤气，氮气，二氧化碳，干空气，乙炔，甲烷，氦气等几乎任何气体；
热水，冷却水，空调循环水等液体介质。

 【应用领域】：

广泛应用于：化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、印染、酒店等领域中。

 【技术参数】：

测量口径	DN25~DN500	工作电源	3.6V内部电池
测量介质	蒸汽，过热蒸汽，压缩空气，天然气，煤气，氮气，二氧化碳，热水，冷却水等等	显示方式	双排液晶显示
额定温度	100℃ 或 250℃  或 320℃	显示内容	瞬间流量，累积流量，密度，频率，等等
额定压力	2.5Mpa	显示单位	吨，m3，用户可定制
工作环境	0~50℃ IP65	输出信号	4~20mA（加装）
流速范围	液体：0.5~7m/s 气体：5~70m/s	壳体材质	WCB碳钢或者SS304不锈钢

【流量范围】：

	点击查看 蒸汽 涡街流量计测量范围
	点击查看 液体 涡街流量计测量范围
	点击查看 气体 涡街流量计测量范围

【说明书下载】：

word格式流量计说明书点击下载		pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

LUGB-D普通分体型涡街流量计是涡街传感器和显示仪表分开安装的一种涡街流量计，通过配套的专用电缆将信号传输连接起来。
因为其先进的测量原理，内部无可动部件，压力损失小，远传显示，集中抄表，因此深受广大用户的推崇，如果有多套设备同时使用，这种分体仪表将是最好的解决方案。
LUGB-D采用嵌入式仪表设计，显示仪表可以嵌入安装在仪表柜中，可以同其他仪表实行联通，读书直观。
其远距离传输也能解决使用环境的困扰，使涡街流量计能适合多数工况。
标配10米分体电缆，适合远距离传输和集中抄表。

 【功能特点】：

1. 可在高温环境下使用，耐温达 250度，定做可达 350度；
2. 可在高位置安装使用；
3.可在办公室内读数抄表；
4.LSD-D表，可以放置在任意地方；
5.可增加其他的附属功能，如４～２０mA信号输出，ＲＳ４８５信号输出，报警输出，开关量输出等；
6.数码管显示，黑暗中非常显眼明亮；
7.检测探头采用国际先进技术封装，抗振性能优越；
8.压力损失小，无可动部件，使用寿命长；
9.配套供应法兰，螺栓，螺母；
10.标配10米专用电缆，显示表可以放任何地方。

【测量介质】：

饱和蒸汽，过热蒸汽，压缩空气，天然气，煤气，氮气，二氧化碳，干空气，乙炔，甲烷，氦气等几乎任何气体；
热水，冷却水，空调循环水等液体介质。

 【应用领域】：

广泛应用于：化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、酒店等领域中。

 【技术参数】：

【流量范围】：

【说明书下载】：

word格式流量计说明书点击下载		pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

LUGB-H冷热能量计量型涡街流量计，可测量被测量介质的冷热能量消耗，也可以计量主管和分管的冷热能量消耗。为根据能量使用收费提供了可靠依据。
使用冷能量，或用热能量的用户，不单根据载热或者冷媒介质的流量来计费，而根据其制冷或者制热效果来计费，更加公平合理。
其耐高温的和低压力损失的特性，使其能够运用于 导热油，蒸汽，热水，冷冻水等载热和冷媒介质的测量运用中。
并且标配10米分体电缆，适合远距离传输和集中抄表。

 【功能特点】：

1. 可在高温环境下使用，耐温达 250度，定做可达 350度；
2. 可在高位置安装使用；
3.可在办公室内读数抄表；
4.全中文液晶显示，直观明了，全部数据带测量单位显示，以防误读；
5.可增加其他的附属功能，如４～２０mA信号输出，ＲＳ４８５信号输出，报警输出，开关量输出等；
6.带来停电报表记录功能；
7.检测探头采用国际先进技术封装，抗振性能优越；
8.压力损失小，无可动部件，使用寿命长；
9.配套供应法兰，螺栓，螺母；
10.标配10米专用电缆，显示表可以放任何地方；
11.带日，月，年自动报表功能，可以节约人力资本；
12.同时显示 进口，出口的温度，以及温差，使系统运行更加直观；
13.热量，冷量同时累计，自动切换，无需改变内部设定。

【测量介质】：

饱和蒸汽，蒸汽，热风，导热油，热水，冷却水，空调循环水等载热或者冷媒介质。

 【应用领域】：

广泛应用于：化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、酒店等，特别是空调系统，楼宇自控，计量收费系统，小区物业管理，商业广场，实验装置，工厂工艺流程等等领域。

 【技术参数】：

【流量范围】：

【说明书下载】：

word格式流量计说明书点击下载		pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

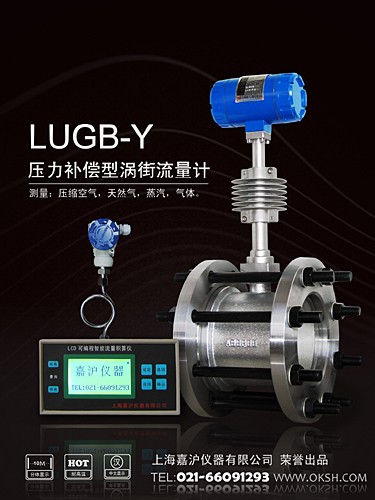

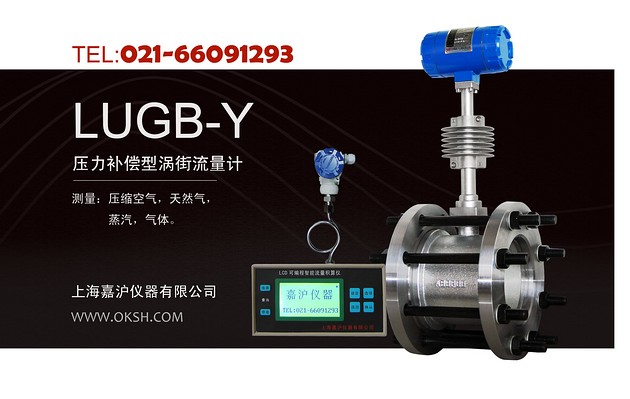

LUGB-Y压力补偿型涡街流量计是特别很对压力变化对测量精度有较大影响的介质而推出的一种流量计。
可以自动显示 介质的压力，密度，流量，非常的直观方便。能保证测量介质的精度。
通过配套的积算仪，能够用中文液晶直观的显示：瞬间流量，累积流量，压力等客户需要的信息，而且自动带日，月，年报表。无需人工抄表，直接翻看记录即可。
上海嘉沪流量计的涡街流量计标配10米分体电缆，方便远距离传输，解决了高空不方便抄表等困难。

我们更加推荐您使用我们的LUGB-A温压补偿型涡街流量计。不单是压力，更能同时解决压力和温度的变化问题。

【功能特点】：

1. 可以在压力变化大的情况下正确的测量被测介质。
2.不受压力变化限制，可以自动补偿运算。
3.分体显示，可嵌入仪表柜。
4.大屏幕中文显示，直观，方便。
5.带来停电记录，可以知道，什么时间来电，什么时间停电，为停电时间内的估算提供依据。停电数据不丢失。
6.有日报表，月报表功能，可查看 每日的记录，和每月的记录，为抄表带来极大方便。
7.检测探头采用国际先进技术封装，抗振性能优越。
8.压力损失小，无可动部件，使用寿命长。
9.配套供应法兰，螺栓，螺母。
10.标配10米专用电缆，显示表可以放任何地方。
11.编程数据带密码锁定，无法擅自更改。
12.带实时记录仪功能。可以查看曲线。

【测量介质】：

饱和蒸汽，压缩空气，天然气，煤气，氮气，二氧化碳，干空气，乙炔，甲烷，氦气等几乎任何气体；
热水，冷却水，空调循环水等液体介质。

 【应用领域】：

广泛应用于：化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、酒店等领域中。

 【技术参数】：

【流量范围】：

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

【产品概述】：

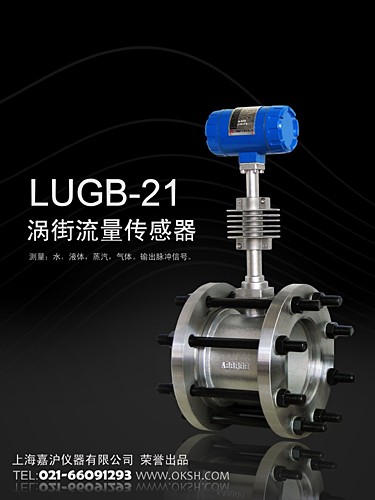

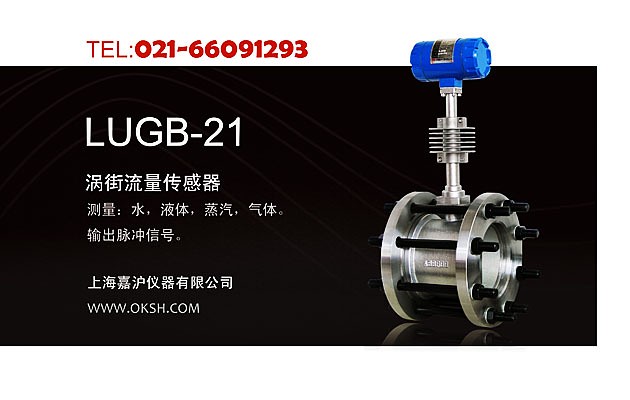

LUGB-21 涡街流量传感器是单单输出流量信号的传感器，不带任何显示仪表和信号处理器。
LUGB-21涡街流量传感器是用来测量液体的，比如水，热水，冷水等。
LUGB-23涡街流量传感器是用来测量气体的，比如蒸汽，压缩空气等等。
可以配套上海嘉沪流量积算仪使用：比如：LCD-A可编程流量积算仪，LSD-D电脑流量积算仪，XFR20流量记录仪，LXH冷热能量积算仪等等。

【功能特点】：

1.检测探头采用国际先进技术封装，抗振性能优越。
2.压力损失小，无可动部件，使用寿命长。
3.配套供应法兰，螺栓，螺母。


【测量介质】：

饱和蒸汽，压缩空气，天然气，煤气，氮气，二氧化碳，干空气，乙炔，甲烷，氦气等几乎任何气体；
热水，冷却水，空调循环水等液体介质。

 【应用领域】：

广泛应用于：化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、酒店等领域中。

 【技术参数】：

【流量范围】：

【说明书下载】：

pdf格式流量计说明书点击下载

【如何订购】：

1.致电 021-66091293，上海嘉沪仪器有限公司，确定产品的型号，规格。
2.确认产品 实际成交单价，数量，生产周期，发货方式。
3.本产品原则上采用公路物流方式发送，如有其它疑问，请用业务员联系。
4.汇款发货：本公司所有订单均以款到发货为原则，可电汇到公司指定账户，也可通过在线网银支付。
5.提供收货人的姓名，地址，联系方式。
6.提供开发票的 开票资料和邮寄地址。
非常感谢你的订购！

涡街流量计测量 气体 的流量范围

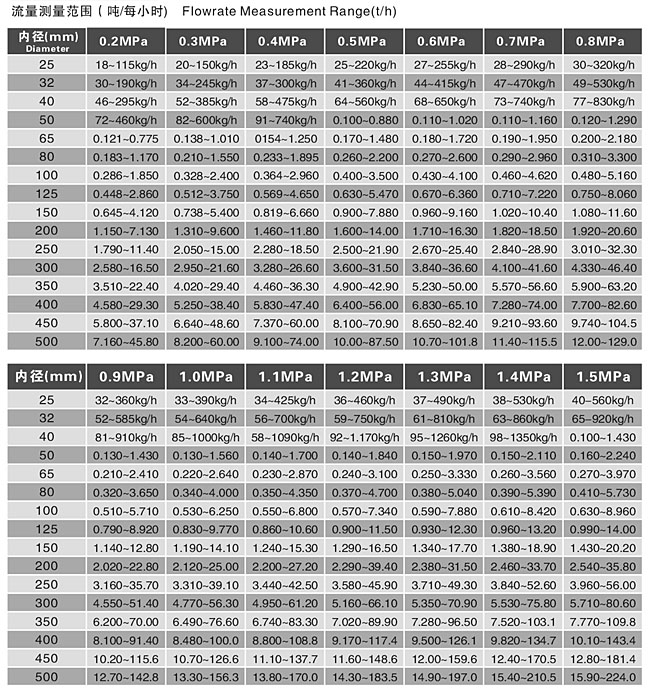

涡街流量计测量 饱和蒸汽 流量范围

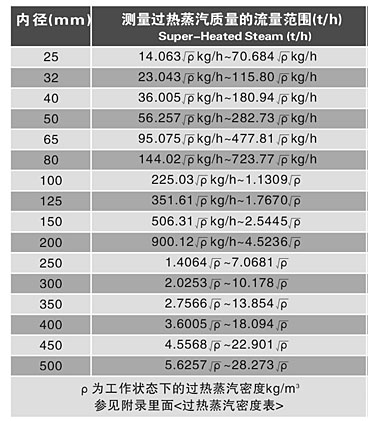

涡街流量计测量 过热蒸汽 流量范围

如何安装涡街流量传感器

正确地选择安装点和正确安装传感器都是非常重要的环节，若在安装环节失误轻者影响测量精度，重者会影响传感器的使用寿命，甚至损坏传感器。

 传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
若传感器安装点的上游有渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于15D的等径直管段。

若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。


若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。


流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。


特别注意：
1.传感器安装点上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响极大，非常容易对传感器造成永久性损坏。
2.传感器昼避免在架空的非常长的管道上安装传感器，这样时间一长后，由于传感器的下垂非常容易千万传感器与法兰间的密封泄漏，若不得已要安装时，必须在传感器的上下游2D处分别设置管道紧固装置。

涡街流量计安装位置对配管的要求

传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
传感器安装点的上下游配管的内径应与传感器内径相同，其应满足下式的要求。


0.98DN≤D≤1.05DN

DN-------传感器内径；D--------配管内径。
配管应与传感器同心，同轴念头应不大于0.05DN。
传感器与法兰的密封垫不能凸入管道内，其内径可比传感器内径略大。

涡街流量计安装对 管道振动的要求

传感器昼避免安装在振动较强的管道上，若不得已要安装时，必须采用减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。

涡街流量计安装对 外部环境的要求

1．传感器避免安装在温度变化很大的场所和受到设备的热辐射，若必须安装时，须有隔热通风的措施。
2．传感器避免安装在含有腐蚀性气体的环境中，若必须安装时，须有通风措施。
3．传感器最好安装在室内，必须安装在室外时，须有防潮和防晒的措施，注意水是否会顺着电缆线流入放大器盒内。
4．安装传感器的周围须有充裕的空间，应有照明灯和电源插座，以便安装接线和定维护。
5．传感器的接线位置要远离电噪声，如大功率变压器、电机机和电源等。
6．传感器安装点附近不能有无线电收发机存在，否则高频噪声会干扰传感器的正常使用。

现场安全操作注意事项

除应遵守仪表和现场的技术规范外，在流量计的安装、接线、现场调试和故障处理过程中，还应特别强调安全　操作，这是防止防止发生人身安全事故和设备事故的前提。在这里，我们请您特别注意以下内容：
　一、　机械安装安全事项

　(1)不能带压拆卸仪表
　 在维修工作中，如果要拆卸仪表，必须事先检查，原管道内是否有压力，如果有压力一定要关闭上游阀门和下　游阀门，并打开泄压阀泄压，确认管道内已经没有压力，才能进行拆表工作。
　 (2)如果原管道内是有毒或腐蚀性介质，拆卸过程中必须采取保护措施，不能造成对人员与环境的毒害与污染
　 (3)如果管道内是易燃易爆介质，在安装与拆卸时，应与安全部门联系，采取防护措施。

　二、　电气安装与维修安全事项
　 (1) 在流量计进行接线与拆线时间，切忌带电作业。
　 (2) 对于电源负端不能接地的涡街流量计，接线后通电前应检查电源负端与“地”之间的绝缘电阻，且绝缘电阻不　　小于20MΩ。
　 (3) 在防爆现场维修时，不能带电打开转换器前后端盖。
　 (4) 对于电源负端不能接地的涡街流量计，现场测试时，应采用电池供电的电子仪器，且仪器的负端不能接地　。所使用的示波器必须有差分型输入端，且测量时应置于交流档。

　三、　开机、停机安全操作
　 (1) 开机　

●接通电源，观察仪表通电后有无异常现象；
●确认通电后无异常现象，先缓慢打开旁通阀，让流体通过旁通阀流动；
●缓慢打开上游阀门，让流体进入测量管道和仪表，确认无异常现象后，再缓慢打开下游阀门，让流体经过涡街流量计和配套的压力传感器和温度变送器；
●流量稳定，各仪表工作正常后，缓慢关闭旁通阀门，仪表进入正常运行；
●全开上游阀门，调节下游阀门，使涡街流量计工作在常用流量范围。

　 (2) 停机安全操作
　　 在涡街流量计运行结束或运行过程中，出现故障需要停机处理时请按以下程序操作：　　
●先切断电源；
●打开旁通阀门，让流体流经旁通管路；
●关闭上游阀门；
●关闭下游阀门；
●如果要从管道上拆卸涡街流量计的传感器，必须先泄压，待管道内压力与外界大气压相同时，才能进行拆卸作业。
●开机、停机操作时，切忌急开关上，下阀门，以免产生压力重叠或水击现象，损坏流量计或其他设备。

例：DN100口径的温压补偿型涡街流量计，测量蒸汽，耐温250℃，碳钢壳体。
        型号为：LUGB-A-23-10 -C13
       如果用上海嘉沪短型号标识为：LUGB-A-C-DN100-Q 同样有效。
